【型号】：Q61F/Q67F/Q41F/Q47F等 【球体】：
【口径】：DN15 - DN1200 【密封】：
【压力】： 【温度】：
【阀体】：ST37.8、304，A105等 【介质】：
锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统．由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属特技公司独有．操作方式有手动－蜗杆蜗轮驱动，气动，电动，气/液联动，电/液联动，以及各类特殊控制形式。

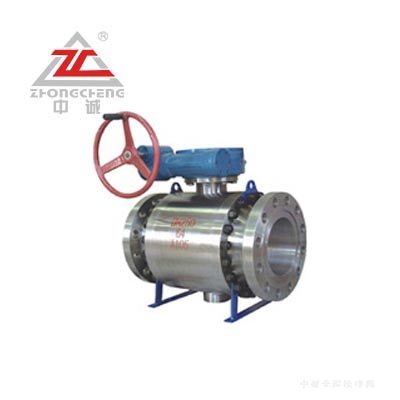

一、KQ347F/H锻钢抗硫球阀产品简介：
锻钢抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。
二、KQ347F/H锻钢抗硫球阀工作原理：
锻钢抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
三、KQ347F/H锻钢抗硫球阀产品特点：
1、抗硫化应力裂化：阀门接触介质的材料都是按美国腐蚀工程师协会NACE01-75的标准进行选择，且按标准进行表面镀镍，能满足硫化环境工况的需求。
2、用聚合物或金属作密封材料，在高温、高压工况具有优良的密封性能。
3、设置填料箱，防止阀门内腔压力异常升高而使阀杆飞出，增置倒密封结构，能确保填料可靠密封。
4、广泛适用于化工、炼油、油气、天然气、钢铁等介质管路。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃
四、KQ347F/H锻钢抗硫球阀主要性能及规范
公称压力 | 试验压力(MPa) | 压力级 | 试验压力(MPa) | ||||
壳体 | 高压液密封 | 低压气密封 | 壳体 | 高压液密封 | 低压气密封 | ||
2.5 | 3.75 | 2.75 | 0.6 | CLASS150 | 2.94 | 2.16 | 0.6 |
4.0 | 6.0 | 4.4 | CLASS300 | 7.76 | 5.62 | ||
6.4 | 9.6 | 7 | CLASS600 | 15.3 | 11.23 | ||
10.0 | 15 | 11 | CLASS900 | 23 | 16.85 | ||
五、KQ347F/H锻钢抗硫球阀型号、零件材料及主要参数
主要型号 | 零件名称 | 材质 | |||
碳钢 | 低温钢 | 不锈钢 | |||
KQ47F/H | 阀体 | A105 | A350LF2 | A182 F316 | |
球体 | A105+镀镍 | A350LF2 | A182 F316 | ||
阀杆、固定轴 | 45/40cr+镀镍 | 42CrMo+镀镍 | A182 F316 | ||
阀座 | A105+镀镍 | A350LF2+镀镍 | A182 F316 | ||
密封圈 | 增强聚四氟乙烯 对位聚苯 | ||||
O型圈 | 氟橡胶 | ||||
垫片、填料 | 柔性石墨 V型聚四氟乙烯 | ||||
轴套 | SF自润滑轴承 | ||||
螺栓 | A193 B7M | A193 B7M | 316 | ||
螺母 | A194 2HM | A194 7M | 316 | ||
应 | 结构长度按 | GB12221-89 ANSI B16.10 | |||
法兰尺寸按 | JB79-59 GB9113 HG20592-9 ANSI B16.5 | ||||
焊接标准按 | GB12221-89 ANSI B16.25 | ||||
检验试验按 | GB/T13927 JB/T9092-99 API598 | ||||
防火试验按 | API 607 BS6755 II | ||||
六、KQ347F/H锻钢抗硫球阀外形尺寸：
压力 | 通径DN | d1 | L | Lo | D | D1 | D2 | H | H1 | B | z-Φd |
1.6MPa | 50 | 50 | 216 | 400 | 160 | 125 | 100 | 153 | 139 | 16 | 4-18 |
80 | 80 | 283 | 600 | 200 | 160 | 135 | 195 | 178 | 20 | 8-18 | |
100 | 100 | 305 | 850 | 220 | 180 | 155 | 213 | 191 | 20 | 8-18 | |
150 | 150 | 394 | - | 285 | 240 | 210 | 535 | 184 | 24 | 8-23 | |
200 | 200 | 457 | - | 340 | 295 | 262 | 504 | 221 | 26 | 12-23 | |
250 | 250 | 533 | - | 405 | 355 | 320 | 608 | 258 | 30 | 12-25 | |
300 | 300 | 610 | - | 460 | 410 | 372 | 647 | 282 | 30 | 12-25 | |
350 | 350 | 686 | - | 520 | 470 | 435 | 813 | 352 | 34 | 16-25 | |
400 | 400 | 762 | - | 580 | 525 | 485 | 882 | 417 | 36 | 16-30 | |
2.5MPa | 50 | 50 | 216 | 400 | 165 | 125 | 100 | 153 | 139 | 20 | 4-18 |
80 | 80 | 283 | 600 | 200 | 160 | 135 | 195 | 178 | 22 | 8-18 | |
100 | 100 | 305 | 850 | 230 | 190 | 160 | 213 | 191 | 24 | 8-23 | |
150 | 150 | 403 | - | 300 | 250 | 218 | 525 | 184 | 30 | 8-25 | |
200 | 200 | 502 | - | 360 | 310 | 278 | 564 | 221 | 34 | 12-25 | |
250 | 250 | 568 | - | 425 | 370 | 332 | 729 | 268 | 36 | 12-30 | |
300 | 300 | 648 | - | 485 | 430 | 390 | 774 | 298 | 40 | 16-30 | |
350 | 350 | 762 | - | 555 | 490 | 448 | 813 | 352 | 44 | 16-34 | |
400 | 400 | 838 | - | 620 | 550 | 505 | 931 | 417 | 48 | 16-34 |
