低压燃气球阀
客服热线：0577-66999059
产品图片
产品说明
燃气球阀启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。其采用成形聚四氟乙烯填料，O形密封圈用来防止外部杂质进入阀门内部，并保持阀门长期密封性能。本产品具有防静电结构，当阀门的内密封体旋转摩擦产生静电时，利用一个导电装置和大地连通，从而避免静电导致天然气火灾；具有防火结构，当软密封材料被烧坏后，球阀仍能保持密封，避免火灾扩大；该阀锁定装置，可防止误动作引起的事故。
燃气球阀主要应用于燃气管路、液化石油气管路、天然气管路和煤气管路等一般工作介质，其不锈钢阀体适用于工作条件较为恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。
产品参数
燃气球阀_低压燃气球阀主要零部件材料表
| 序号 | 零件名称 | 材料名称 | ||||
| 1 | 阀体 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 阀盖 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 球体 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 阀杆 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 密封圈 | 聚四氟乙烯、对位聚苯、尼龙 | ||||
| 6 | 填料 | PTFE、PPL、尼龙 | ||||
燃气球阀_天然气球阀主要技术规范表
| 公称压力PN(MPa) | 0.6 | 1 | 1.6 | 2.5 | 4 | 6.4 |
| 壳体试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6 | 9.6 |
| 高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 |
| 低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 设计标准 | GB/T12237、API 6D、ASME B16.34 | |||||
| 结构长度 | GB/T12221、API 6D、ASME B16.10 | |||||
| 法兰尺寸 | JB/T 79、GB/T 9112-9131、HG/T 20592、ANSI B16.5等 | |||||
| 试验标准 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||||
产品结构

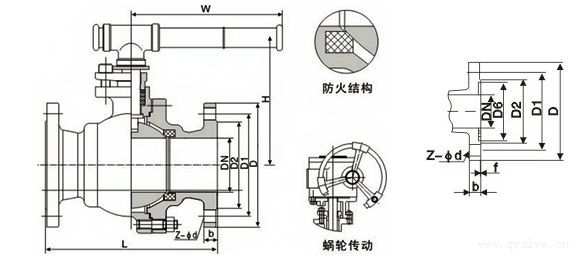

燃气球阀_低压燃气球阀主要结构图
